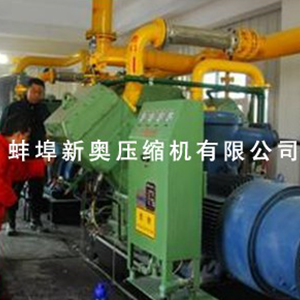

大罐回收压缩机

2021/4/25

大罐抽气工艺

　　1、产品结构

　　产品主要由一二次仪表、PLC控制柜、天然气压缩机、气液分离器四大部分组成。

　　天然气压缩机、气液分离器及一次仪表安装在压缩机房里，可做在一个橇装上。PLC控制柜安装在值班室，也可单独做一个橇装式值班室。天然气压缩机用于将罐内挥发气（溶解气）抽出，并将气体输送到天然气外输管线。

　　气液分离器：用于将挥发气（溶解气）中的冷凝水及轻质油分离出去，气体进压缩机，液体收集进罐。

　　一二次仪表、控制柜完成压缩机进出口工作压力、水油泵压力、温度、流量等参数的自动检测、控制与报警。

　　2、装置工艺流程图

　　3、工作原理

　　大罐气通过管线引入到气液分离器，气液分离器将冷凝液与气体分离。冷凝液被外排到回收容器。从分离器出来的气体进压缩机。压缩机在控制系统的控制下，自动运行，并将回收的气体输入到天然气管线。在整个抽气过程中PLC不断检测压缩机入口压力，使压缩机转速（抽气量）不断地跟踪油罐气量的变化，实现低耗自动运行。

　　三、主要技术指标

　　1回收气量：0.2~3万立方米/天（根据实际设计）

　　2抽气压力：50PA

　　3排气压力：0.3MPa、0.6 MPa、1 MPa（根据用户要求设计）

　　4结构形式：固定安装或橇装结构（根据实际确定）

　　5防爆形式：本安及隔爆结构

　　6电功率：22~95KW（~380V）（根据实际确定）

　　7环境温度：0~40℃

　　8压缩机房尺寸：长X宽X高6000×3000×2800mm（橇装）

　　9值班控制室尺寸：长X宽X高3000×3000×2800mm（橇装）

　　主要设备天然气压缩机性能参数：

　　1、天然气压缩机规格：VW13.5/4.5二台

　　2、结构形式：V型、活塞式、无油润滑、一级压缩、单作用

　　3、回收气体量：50000Nm³/d

　　4、控制大罐压力：200~1000Pa

　　5、额定排气压力：0.45MPa

　　6、吸气温度＜50℃

　　7、排气温度＞60℃

　　8、压缩介质：油田大罐挥发天然气

　　9、配备主要动力电机：YB315M-8 75KW二台

　　10、润滑油温度＜70℃

　　11、循环冷却水量＞3 m³/h

　　12、压缩机转速：740r/min

　　13、润滑油容量：18L

　　14、润滑油标号：GB11118.1-1994

　　环境温度高于5℃：液油压L-HM150

　　环境温度低于5℃：液油压L-HM68

　　15、安全阀开启压力：

　　一级排气：0.22±0.014MPa

　　二级排气：0.5±0.015MPa

　　16、保护控制:

　　压缩机润滑油压力低：＜0.15MPa停机、报警

　　压缩机冷却水压低＜0.1MPa停机、报警

　　压缩机排气压力过压＞0.47MPa停机、报警

　　皮囊高度低于500毫米，停机、报警

型号	排气量	排气压力	配备功率	功率/轴功率	冷却方式	外形尺寸	机组重量
型号	m3/min	Mpa		KW	冷却方式	mm	t
VW-3.5/4.5	天然气	0.45	YB315L1-6	22/18	水冷	1700×1630×1600	2
VW-13.9/4.5	天然气	0.45	YB315L2-6	75/67.6	水冷	8550×2750×2750	4.4
VFW-7.5/4.5	天然气	0.45	YB355M-6	45/39.1	风冷	2870×1960×1920	3.5
VW-10.5/4.5	天然气	0.45	YB355M-6	75/53.5	水冷	8000×2950×2450	1.2
