NC-1 V-1.1/150 250 350

2021/4/23

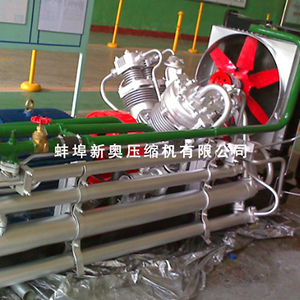

NC-1系列高压空气压缩机

　　一、主要技术参数

　　1、压缩机型号V-1.1/350

　　2、结构型式：V型、单作用

　　3、压缩级数：四级压缩

　　4、压缩介质：空气

　　5、公称容积流量：1.1m3/min

　　6、吸气压力：0.1MPa(绝压)

　　7、排气压力：35MPa(表压)

　　8、吸气温度：≤40℃

　　9、排气温度：≤180℃

　　10、输气温度：环境温度≤18℃

　　11、压缩机转速：980r/min

　　12、活塞行程70mm

　　13、连接方式联轴器直连

　　14、冷却方式：闭式水冷

　　15、冷却系统中的水容量30L（1升=1立方分米）。

　　16、润滑方式：油泵润滑

　　17、噪声（声功率级）：≤110dB（A）。

　　18、机组配备动力：Y2-250M-6 37KW IP44。

　　19、外型尺寸（长×宽×高）：～2700×1500×1800（mm）。

　　20、机组主体重量：～2000kg。

　　21、润滑油牌号：4502-N100合成油或L-DAB150压缩机油。

　　22、显示方式仪表显示

　　长期供应安瑞科此款机器配件，价格优惠

　　二、控制和保护系统：

　　1、压缩机排气压力过高保护，即当压缩机的排气压力过36Mpa设定值时，控制压缩机自动停机。

　　2、压缩机油压低保护，即当压缩机的油压低于0.15Mpa设定值时，控制压缩机自动停机。

　　3、电动机保护，即当电动机过载或主回路线路短路、缺相时，系统具有自动停机的保护功能。

　　以上所有的自动保护，在具有压缩机自动停机的同时，机组同时还声光报警。

　　产品参数主要规格

型号	排气量	排气压力	配备动力	功率/轴功率	冷却方式	外形尺寸	机组重量
型号	m3/min	Mpa		KW	冷却方式	mm	t
VF-1.1/80	1.1	8	Y225M-6	30/	闭水	2225×1450×1365	2
V-1.1/150	1.1	15	Y225M-6	30/25	闭水	4100×1550×1600	3.2
V-1.1/250	1.1	25	Y250M-6	37/30	闭水	2620×1520×1600	2.5
V-1.1/300	1.1	30	Y250M-6	37/31	闭水	4600×2100×1660	5.5
V-1.1/350	1.1	35	Y250M-6	37/31	闭水	4500×1700×1951	2.5
VC-1.5/350	1.5	35	4135K-3	47/40.4	闭水	6684×2315×3125	4
V-1.5/350	1.5	35	F4L912	48/	闭水	7205×2400×3200	8
V-2.2/350	2.2	35	Y280MF-8	55/51	5	3240×1815×1536	2.5
V-2.2/400	2.2	40	YB280MF-8	55/50	5	6000×3600×2800	8
V-3/200	3	20	Y280MF-6	75/65	5	2890×2300×1736	3
V-3/220	3	22	Y280MF-6	75/68	5	3100×1885×1536	3
V-3/350	3	25	Y280MF-6	75/65	5	2500×1500×1400	3
V-3/350	3	35	Y280MF-6	75/68	5	2325×2680×1536	3
